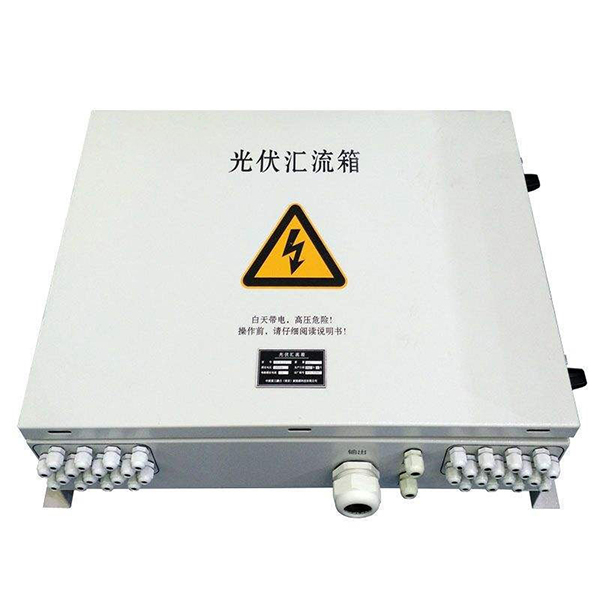

Skrzynki przyłączeniowe do dystrybucji energii słonecznej

1. W systemie zasilania energią słoneczną, aby zmniejszyć linię łączącą, łatwą konserwację, zmniejszyć straty, zoptymalizować strukturę systemu, poprawić bezpieczeństwo i niezawodność elementów, zwykle potrzebna jest skrzynka łącząca PV między panelami słonecznymi a falownikiem.

2. Oprócz funkcji złącza PV, skrzynka łącząca pc powinna również mieć zabezpieczenie przed prądem wstecznym, zabezpieczenie nadprądowe, zabezpieczenie przed przepięciem, ochronę odgromową itp., W międzyczasie, sprawdzając stan pracy, prąd, napięcie i moc po połączeniu, stan ogranicznika, zbieranie stanu wyłącznika prądu stałego i wykrywanie łuku, wykrywanie wycieków (opcjonalnie) i tak dalej.

3. Produkowana przez nas skrzynka łącząca fotowoltaika jest wyposażona we wszystkie wymienione powyżej funkcje, konfigurację z falownikiem słonecznym on-grid / off-grid, aby stworzyć kompletny zestaw systemów zasilania energią słoneczną.

4. Wybierając skrzynkę przyłączeniową fotowoltaiczną, w oparciu o zakres napięcia wejściowego DC i moc wyjściową falownika, pewna liczba paneli zostanie połączona szeregowo jako ciąg, niektóre ciągi będą połączone równolegle ze skrzynką przyłączeniową fotowoltaiczną w celu połączenia za pomocą sterowanie wyłącznikiem i zabezpieczeniem ogranicznika, a następnie zasilanie falownika.

1. Zgodność z CGC/GF002: 2010, specyfikacjami technicznymi skrzynki przyłączeniowej PV Array

2. Dopuszczalne maksymalnie 24 panele ciągów do podłączenia, Napięcie znamionowe każdego ciągu wynosi 10A, maksymalnie 15A

3. Całkowity prąd wyjściowy wynosi 250A, maksymalne napięcie to 1000Vdc

4. Dla każdego ciągu, zabezpieczenie bezpiecznikiem wysokiego napięcia i zabezpieczenie przed połączeniem.

5. Wyposażony w ochronę ogranicznika wysokiego napięcia PV

6. Wyłącznik wysokiego napięcia PV kontroluje wyjście, odporny na ciśnienie DC1200V, prąd utrwalania jest opcjonalny;

7. Zgodnie z instalacją zewnętrzną, stopień ochrony IP65

8. Izoluj port RS485 używany do zdalnej komunikacji danych, obsługuje protokół MODBUS-RTU.

9. Wbudowana kompleksowa funkcja alarmu ochrony, nie tylko różne parametry alarmu są programowalne, ale także każda funkcja alarmu może być ustawiona na "włącz" lub "wył."

10. Szkodliwy łuk w czasie rzeczywistym w obwodzie prądu stałego, gdy pojawi się szkodliwy łuk, zadziała alarm i bezpośrednio wyłączy wyłącznik i odetnie obwód zwarcia, odpowiednio zapobiegając katastrofie pożarowej itp. z łuku.
