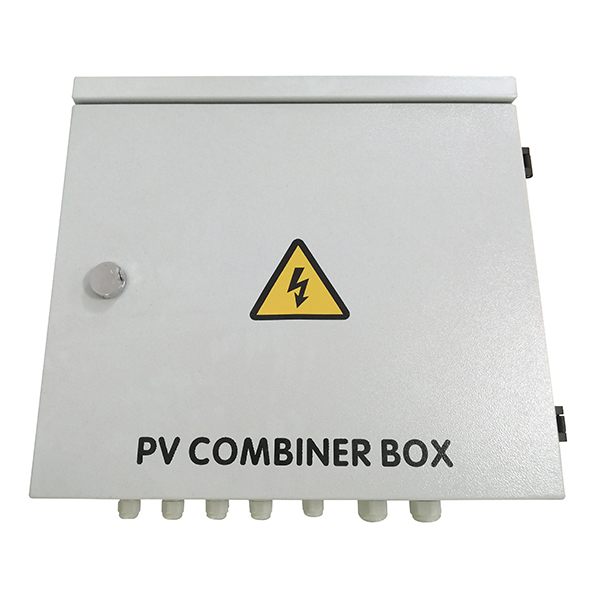

Solar Ip65 Waterproof DC Combiner Box nadaje się do falownika (maksymalne napięcie wejściowe DC550V/DC1000V, kanał wejściowy 8PV, 6 kanałów wyjściowych, pojedynczy falownik MPPT).
Korpus skrzynki Solar Ip65 Waterproof DC Combiner Box jest wykonany z materiałów inżynierskich PVC, z testem na ognioodporność, wzrost temperatury, odporność na uderzenia, działanie ultrafioletu i inne testy. Stopień ochrony IP65.
Konstrukcja i konfiguracja ściśle zgodne ze „Specyfikacją techniczną wyposażenia złącza fotowoltaicznego” CGC/GF 037:2014.
Zapewnij użytkownikom bezpieczne, krótkie, piękne i odpowiednie produkty do systemów fotowoltaicznych.
| Nazwa | ZCGF-PV | |
| Maksymalne napięcie prądu stałego w systemie | 550 | 1000 |
| Maksymalny prąd wejściowy dla każdego ciągu | 15A | |
| Maksymalna liczba ciągów wejściowych | 4 | |
| Maksymalny prąd przełączania wyjścia | 20A/32A | |
| Liczba falowników MPPT | 2 | |
| Liczba ciągów wyjściowych | 2 | |
| Kategoria testu | ‖ stopień ochrony | |
| Znamionowy prąd rozładowania | 20ka | |
| Maksymalny prąd rozładowania | 40ka | |
| Poziom ochrony napięcia | 2,8kv | 3,8kv |
| Maksymalne napięcie pracy ciągłej Uc | 630V | 1050V |
| Polacy | 2P | 3P |
| Charakterystyka struktury | Moduł plug-push | |
| Stopień ochrony | IP65 | |
| Przełącznik wyjściowy | Wyłącznik izolacyjny DC (standard) / wyłącznik DC (opcjonalnie) | |
| Złącza SMC4 / bezpiecznik DC / zabezpieczenie przeciwprzepięciowe DC | Standard | |
| Moduł monitorujący/dioda zapobiegawcza | Opcjonalny | |
| Materiał pudełka | Plastikowy | |
| Metoda instalacji | Typ montażu na ścianie | |
| Temperatura robocza | -25â„--+55â„ | |
| Wzrost temperatury | 2km | |
| Dopuszczalna wilgotność względna | 0-95%, bez kondensacji | |
