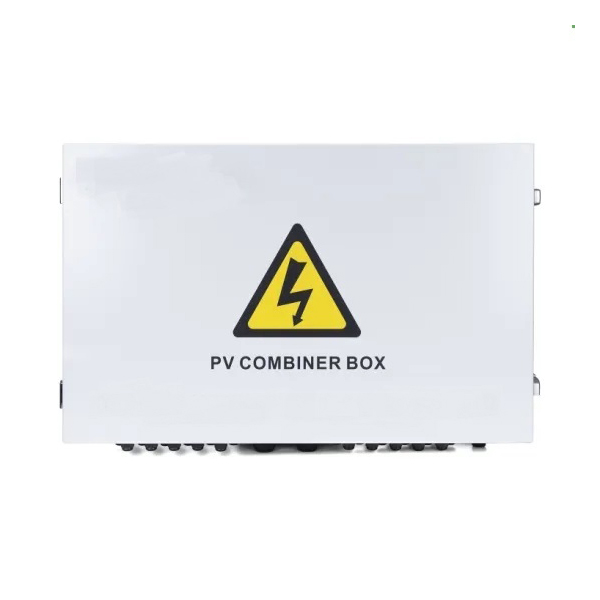

8-strunowa wodoodporna skrzynka łącząca PV ze skrzynką przyłączeniową, która jest obudową elektryczną, która bezpiecznie łączy wiele przewodów i kabli przez różne porty wejściowe. Solarna skrzynka łącząca łączy w sobie wyjście wielu ciągów modułów fotowoltaicznych do podłączenia do falownika.
8-strunowy wodoodporny Solar PV DC Combiner Box z syntetycznym wejściem DC 24 komponentów PV na 1 wyjście. Każdy kanał 8-strunowej wodoodpornej skrzynki połączeniowej fotowoltaicznej DC jest wyposażony w bezpiecznik. To znacznie upraszcza okablowanie wejściowe szafy rozdzielczej prądu stałego i falownika. Realizuj ochronę odgromową, ochronę przed zwarciem i ochronę uziemienia. Skrzynka przyłączeniowa PV podzielona na dwa typy: skrzynka intrlligent i skrzynka nieinteligentna. Inteligentna skrzynka przyłączeniowa PV jest wyposażona w jednostkę monitorującą, a następnie wykrywa prąd wejściowy każdego ciągu, wykrywa temperaturę wewnętrzną, wykrywa stan ochrony odgromowej, wykrywa stan wyłącznika i podsumowuje napięcie wyjściowe i tak dalej.
Projekt i konfiguracja ściśle zgodne ze Specyfikacją Techniczną wyposażenia złącza fotowoltaicznego CGC/GF 037:2014.
Zapewnij użytkownikom bezpieczne, krótkie, piękne i odpowiednie produkty systemu fotowoltaicznego.
Produkt przyjmuje zewnętrzny typ naścienny, który dostosowuje się do trudnych warunków. Oprócz podstawowych komponentów, pozostałe można dostosować do wymagań użytkowników.
| Nazwa | ZC-PV8 |
| Maksymalne napięcie prądu stałego w systemie | 1000 |
| Maksymalny prąd wejściowy dla każdego ciągu | 15A |
| Maksymalna liczba ciągów wejściowych | 8 |
| Maksymalny prąd przełączania wyjścia | 400A |
| Liczba falowników MPPT | N |
| Liczba ciągów wyjściowych | 1 |
| Kategoria testu | ‖ stopień ochrony |
| Znamionowy prąd rozładowania | 20ka |
| Maksymalny prąd rozładowania | 40ka |
| Poziom ochrony napięcia | 3,8kv |
| Maksymalne napięcie pracy ciągłej Uc | 1050A |
| Polacy | 3P |
| Charakterystyka struktury | Moduł plug-push |
| Stopień ochrony | IP65 |
| Przełącznik wyjściowy | Przełącznik izolacji DC (standard)/obwód DC |
| BEZPIECZNIK DC MC4/DC/ochronnik przeciwprzepięciowy DC | Standard |
| Moduł monitorujący/dioda zapobiegawcza | Opcjonalny |
| Metoda instalacji | Typ montażu na ścianie |
| Temperatura robocza | -25ºC -- + 55ºC |
| Wzrost temperatury | 2km |
| Dopuszczalna wilgotność względna | 0-95%, bez kondensacji |
